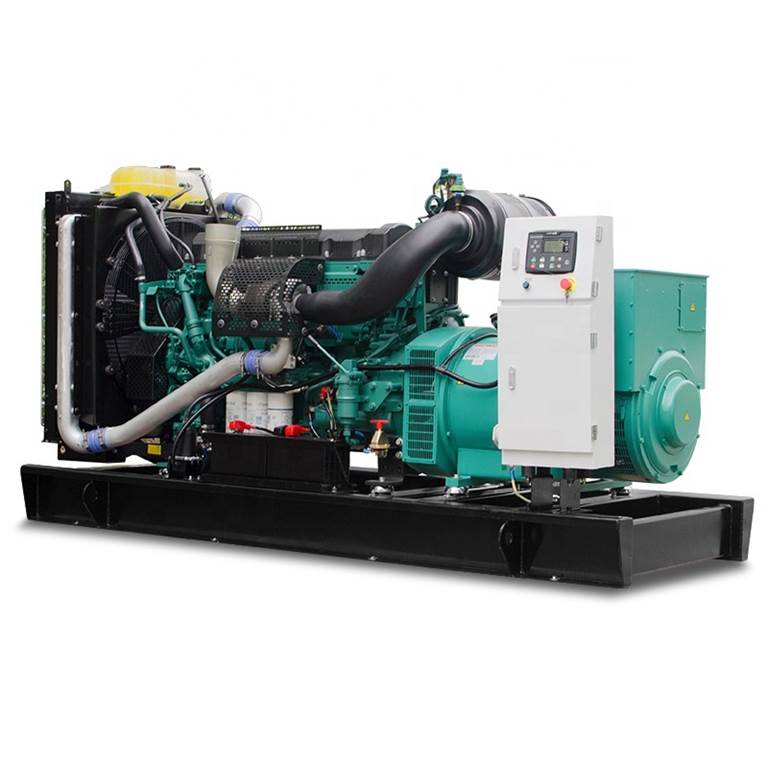

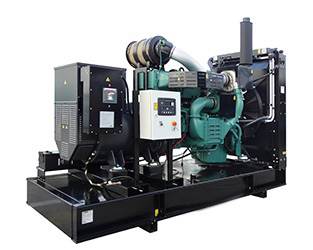

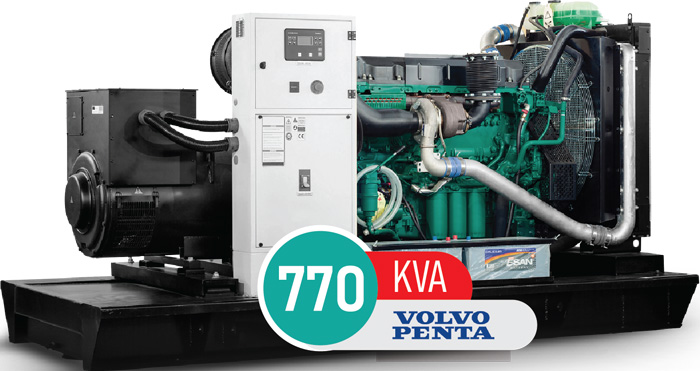

دیزل ژنراتور ۷۷۰ کاوا ولوو با موتور TWD1645GE برای مجموعههایی است که بار سنگین و پیوسته دارند. کارخانهی ریختهگری را در نظر بگیرید: کورهی القایی، پمپهای خنککاری، جرثقیل سقفی، فنهای مکنده و کمپرسورهای هوا. قطع ناگهانی برق در کورهی ذوب فقط یک توقف نیست؛ مذاب سرد میشود و خسارت میزند. «کاوا» همان کیلوولتآمپر (kVA) است و ۷۷۰ کاوا با ضریب توان ۰٫۸ حدود ۶۱۶ کیلووات میدهد. جریان نامی در ۴۰۰ ولت سهفاز حدود ۱۱۱۱ آمپر است. مشخصات از صفحهی زندهی محصول در موتور سیتی نقل شده (بررسی ۴ آبان ۱۴۰۵) و قیمت در متن نیامده، چون قیمت روز تغییر میکند.
| مشخصه | مقدار ثبتشده |
|---|---|
| برند موتور | ولوو (Volvo) |
| مدل موتور | TWD1645GE |
| ظرفیت | ۷۷۰ کاوا |
| سوخت | گازوئیل |
| فاز | سهفاز |
توان اصلی و اضطراری، آلترناتور، مصرف سوخت، مخزن، روغن، مایع خنککننده، تابلو، وزن، ابعاد، صدا و ضمانت ثبت نشده است. عددهای دیگر این صفحه فرضیاند و فقط روش حساب را نشان میدهند.
| سطح بار | توان ظاهری | توان واقعی | جریان در ۴۰۰ ولت |
|---|---|---|---|
| ۵۰ درصد | ۳۸۵ کاوا | ۳۰۸ کیلووات | ۵۵۶ آمپر |
| ۷۵ درصد | ۵۷۸ کاوا | ۴۶۲ کیلووات | ۸۳۴ آمپر |
| ۱۰۰ درصد | ۷۷۰ کاوا | ۶۱۶ کیلووات | ۱۱۱۱ آمپر |
قاعدهی کار: جریان را با رابطهی I = S ÷ (√3 × ۴۰۰) حساب کنید و بار پیوسته را حداکثر ۷۵ تا ۸۰ درصد توان اصلی بگیرید.
این حساب نمونه است و عددها فرضیاند.
| بار | کارکرد (کاوا، فرضی) | پیک راهاندازی (کاوا، فرضی) |
|---|---|---|
| کورهی القایی و مبدل | ۳۰۰ | ۳۵۰ |
| پمپهای آب خنککاری | ۶۰ | ۱۸۰ |
| جرثقیل سقفی | ۸۰ | ۲۴۰ |
| فنهای مکندهی دود | ۷۰ | ۲۱۰ |
| کمپرسور هوا | ۵۰ | ۱۵۰ |
| روشنایی و تابلوها | ۳۰ | ندارد |
| جمع کارکرد | ۵۹۰ |
جمع ۵۹۰ کاوا حدود ۷۷ درصد ظرفیت است و در حد مرز مجاز قرار دارد. بدترین پیک وقتی است که جرثقیل استارت بخورد: ۵۹۰ منهای ۸۰ بهعلاوهی ۲۴۰ برابر ۷۵۰ کاوا که فقط کمی از ۷۷۰ کمتر است. نتیجه: دستگاه ۷۷۰ کاوا برای این ریختهگری مرزی است. بدون جرثقیل همزمان با بقیه کافی است، ولی هیچ حاشیهی اطمینانی نمیماند. دو راه دارید: راهانداز نرم برای فنها و پمپها، یا قفلکردن جرثقیل در لحظهی کار کوره.
کورهی القایی برای ذوب به برق پیوسته نیاز دارد. اگر برق قطع شود، پمپهای آب خنککاری بایستند و مدار خنککننده داغ شود، سیمپیچ و مبدل آسیب میبینند. به همین دلیل بار پمپهای خنککاری باید اولین بار حیاتی باشد و حتی جریان کوتاهمدت باید پوشش داده شود. مذاب داخل کوره هم اگر سرد شود، ریختن آن به قالب ممکن نیست و ممکن است کوره را خراب کند. بنابراین ژنراتور برای چنین کارخانهای فقط راحتی نیست؛ حفاظت از دارایی گرانقیمت است.
TWD1645GE از خانوادهی موتورهای صنعتی ولوو پنتا است. صفحه فقط کد مدل را ثبت کرده است. برگهی فنی رسمی ولوو پنتا را بخواهید و پلاک موتور را با آن تطبیق دهید. تعداد سیلندر، حجم، سیستم سوخترسانی، نوع گاورنر و توان در دور ۱۵۰۰ را کتبی بگیرید. وضعیت دستگاه (نو، بازسازیشده، کارکرده) و ساعت کار را روی فاکتور بنویسید. اگر موتور بازسازیشده است، گزارش بازسازی و ضمانت آن را جدا بگیرید.
سازندهی آلترناتور در صفحه ثبت نشده است. در دستگاه بزرگ، آلترناتور هماندازهی موتور اهمیت دارد. نام سازنده، مدل، کلاس عایق، رگولاتور ولتاژ و تحمل پیک استارت را بپرسید. بار کورهی القایی هارمونیک تولید میکند و آلترناتور باید برای بار غیرخطی مناسب باشد. این را کتبی بپرسید.
مصرف ثبت نشده است. عددها فرضیاند.
| بار | مصرف فرضی (لیتر در ساعت) | ۸ ساعت کار (لیتر) |
|---|---|---|
| ۵۰ درصد | ۸۰ | ۶۴۰ |
| ۷۵ درصد | ۱۱۵ | ۹۲۰ |
| ۱۰۰ درصد | ۱۵۰ | ۱٬۲۰۰ |
در کارخانهای که چند شیفت کار میکند، مخزن روزانه و منبع ذخیرهی گازوئیل لازم است. برای ظرفیتهای کوچکتر موتور برق دیزلی را ببینید.
تابلو در صفحه ثبت نشده است. در ظرفیت ۷۷۰ کاوا تابلوی کنترل خودکار و ATS قدرت ضروری است. کلید تبدیل باید جلوی وصل همزمان شبکه و دستگاه را بگیرد. اگر قصد دارید بعدها دستگاه دوم موازی کنید، امکان سنکرون را از اکنون بپرسید. کابلکشی ۱۱۱۱ آمپر چند رشته کابل یا شینه میخواهد و باید با برقکار صنعتی طراحی شود.
هشدار مونوکسید کربن و حریق: دستگاه را در فضای بسته روشن نکنید و دودکش را به بیرون ببرید.
بازدید روزانه، آزمایش هفتگی با بار و بازدید سالانه. در محیط پرگرد ریختهگری فیلتر هوا و رادیاتور را زودتر تمیز کنید. بازههای تعویض روغن و فیلترها طبق دفترچهی سازنده است و در صفحه ثبت نشده. دفترچهی ساعت کار نگه دارید و قطعات مصرفی را پیش از نیاز تهیه کنید.
کورهی القایی از مبدل فرکانس استفاده میکند و ضریب توان آن به نوع مبدل بستگی دارد. اگر ضریب توان کوره پایین باشد، جریان بیشتری از ژنراتور کشیده میشود و ظرفیت ظاهری بیشتری اشغال میشود. از سازندهی کوره ضریب توان و هارمونیک را بپرسید. گاهی لازم است فیلتر هارمونیک یا خازن اصلاحکننده اضافه شود، ولی خازن باید با نظر مهندس برق وصل شود، چون در ژنراتور میتواند مشکل ایجاد کند.
سالن ریختهگری گرم و پر از گرد فلز است. هوای ورودی دستگاه را از بیرون سالن بگیرید و فیلتر هوای سنگینتر بگذارید. رادیاتور را مرتب با هوای فشرده تمیز کنید. دمای اتاقک نباید بالا برود، چون توان موتور در دمای بالا افت میکند. دودکش و ورودی هوا را طوری بچینید که هوای داغ برنگردد.
با مصرف فرضی ۱۱۵ لیتر در ساعت، مخزن ۲٬۰۰۰ لیتری حدود ۱۷ ساعت کار میدهد. برای شیفتهای پیوسته مخزن بزرگتر یا لولهکشی به منبع ذخیره بهتر است. سوخت را صاف و بدون آب نگه دارید و ته مخزن را مرتب تخلیه کنید. تانکر سوخترسان باید مسیر ورود داشته باشد.
دستگاه را با بار ۵۰ و ۷۵ و ۱۰۰ درصد آزمایش کنید و هر مرحله چند دقیقه بماند. ولتاژ، فرکانس، فشار روغن و دما را ثبت کنید. پلاک موتور و آلترناتور را با فاکتور تطبیق دهید. ATS را با قطع واقعی برق امتحان کنید. گزارش را امضا کنید و تا موفقیت آزمایش تسویه نکنید.
بپرسید نمایندهی ولوو پنتا کیست، قطعات مصرفی در انبار موجود است و پس از تماس چند ساعت به کارخانه میرسد. برای کارخانهای که هر ساعت توقفش هزینه دارد، نمایندگی نزدیک و قرارداد سرویس دورهای مهم است. فهرست قطعات مصرفی با کد بخواهید و دست یدکی نگه دارید.
مجتمعی با ۳ کارگاه را فرض کنید. عددها فرضیاند: کارگاه اول ۱۸۰ کاوا، دوم ۱۵۰، سوم ۱۲۰، روشنایی و تأسیسات ۵۰. جمع ۵۰۰ کاوا و ۶۵ درصد ظرفیت. بدترین پیک وقتی بزرگترین موتور استارت بخورد حدود ۶۵۰ کاواست و دستگاه ۷۷۰ کاوا با حاشیهی ۱۵ درصد کافی است. اگر برنامهی توسعه دارید، حاشیه را از اکنون در نظر بگیرید.
بسیاری از کارخانهها بعد از دو سه سال خط تولید اضافه میکنند. دستگاهی که از ابتدا ۹۰ درصد پر شده، با توسعه ناکافی میشود. پیشبینی کنید در سه سال آینده چه بارهایی اضافه میشود و ظرفیت را بر آن اساس انتخاب کنید. یک راه، خرید دستگاه با امکان موازی کردن است تا بعداً دستگاه دوم اضافه شود. این کار هزینهی اولیه را بالا نمیبرد ولی انعطاف میدهد.
توان اصلی و اضطراری؟ آلترناتور؟ نو است یا کارکرده و ساعت کار؟ تابلو، ATS و سنکرون؟ مصرف در ۷۵ درصد؟ مخزن؟ سطح صدا، وزن و ابعاد؟ ضمانت و نمایندگی؟ پاسخ را کتبی بگیرید.
مدار آب خنککاری کوره باید حتی در لحظهی قطع برق و تا زمان روشن شدن ژنراتور کار کند. بسیاری از کارخانهها برای این فاصلهی چند ثانیهای یک مخزن آب مرتفع یا پمپ کمکی با باتری دارند. زمان روشن شدن و پذیرش بار ژنراتور را از نماینده بپرسید؛ معمولاً ده تا سی ثانیه است. اگر کارخانهی شما به این فاصله حساس است، پمپ اضطراری مستقل یا UPS برای کنترلها در نظر بگیرید. ثبت زمان واقعی روشن شدن در آزمایش تحویل هم کمک میکند تا بدانید چه بارهایی در فاصلهی قطع بیپشتیبان میمانند.
دستگاه ۷۷۰ کاوا پیک کوتاه را تا حدی تحمل میکند، ولی افت ولتاژ هنگام استارت موتور بزرگ واقعی است. کورهی القایی و مبدلها به افت ولتاژ حساساند و ممکن است خطا بدهند. بنابراین بهتر است بزرگترین موتورها با راهانداز نرم یا اینورتر استارت بخورند. حساب را مرحلهای بنویسید: بار پایه، موتور بعدی، جریان استارت آن و ولتاژ حاصل. اگر افت ولتاژ بیش از حد مجاز شد، دو راه دارید: استارت را آرامتر کنید یا ظرفیت را بالاتر ببرید. تصمیم را با دادهی پلاک موتورها بگیرید، نه با حدس.
آلترناتور بزرگ باید رلههای حفاظتی داشته باشد: اضافهبار، اتصال کوتاه، اضافهولتاژ، فرکانس و جریان معکوس. تابلو باید هنگام خطا دستگاه را امن خاموش کند و علت را نشان دهد. از فروشنده بپرسید کدام حفاظتها استاندارد است و کدام اختیاری. دکمهی توقف اضطراری باید هم روی تابلو و هم نزدیک در اتاقک باشد. حفاظت ساده و کامل هزینهی کمی نسبت به خسارت یک خرابی بزرگ دارد.
موتور ۷۷۰ کاوا ارتعاش زیادی دارد و اگر مستقیم روی سقف یا بستر نازک بنشیند، به ساختمان منتقل میشود. پایهی لرزهگیر فنری یا لاستیکی و بستر بتنی سنگین ضروری است. اتصال لولهی سوخت، اگزوز و آب باید انعطافپذیر باشد تا لرزش به لولهها نرسد. کابلها را هم با حلقهی انعطافپذیر وارد دستگاه کنید. اگر دستگاه در طبقهی بالا نصب میشود، مهندس سازه باید ظرفیت باربری را تأیید کند.
دستگاهی که ماهها بیکار میماند، در لحظهی نیاز روشن نمیشود. آزمایش ماهانه با ۳۰ تا ۵۰ درصد بار و آزمایش سالانه با بار کامل را در برنامه بگذارید. هنگام آزمایش، نشتی روغن و آب، صدای غیرعادی، دود و دمای یاتاقانها را بررسی کنید. گازوئیل هم بعد از چند ماه خراب میشود؛ سوخت قدیمی را بچرخانید. نتیجهی هر آزمایش را ثبت کنید تا روند فرسایش دیده شود.
در کارخانه باید یک یا دو نفر مسئول دستگاه باشند و روش اجرایی کتبی داشته باشند. این روش شامل بازدید روزانه، روش روشن کردن دستی، کار با کلید تبدیل، خاموش کردن امن و کارهایی است که در هنگام هشدار باید انجام شود. از فروشنده بخواهید در روز تحویل اپراتور را آموزش دهد و دفترچهی فارسی بدهد. اپراتور باید بداند چراغهای هشدار تابلو چه معنایی دارند و کدام خطا فوری است. آموزش ندیدن اپراتور یکی از دلایل رایج خرابی دستگاههای گرانقیمت است. فهرست تماس نماینده و برقکار را روی دیوار اتاقک نصب کنید تا در شب و تعطیلی دسترسی سریع باشد.
اگر کارخانه قرارداد برق صنعتی دارد، از شرکت توزیع بپرسید نصب ژنراتور و کلید تبدیل چه الزامی دارد. وصل همزمان شبکه و ژنراتور، حتی لحظهای، میتواند به کارکنان شبکه و تجهیزات آسیب بزند. تأیید طرح تابلوی تبدیل پیش از اجرا ضروری است. همچنین اگر قصد دارید در ساعات اوج بار از ژنراتور برای کاهش هزینهی برق استفاده کنید، شرایط آن را از توزیع و مقررات محلی جویا شوید. هزینهی سوخت و استهلاک را با صرفهجویی مقایسه کنید و تصمیم را با محاسبه بگیرید.
دستههای مرتبط را هم ببینید. فهرست همهی ظرفیتها در دیزل ژنراتور است. دستگاههای سهفاز در موتور برق سه فاز آمده و کاربرد صنعتی در موتور برق صنعتی. برای کارگاههای کوچکتر موتور برق کارگاهی و صنعتی را ببینید.
غیر از قیمت خرید، تابلو، کابل یا شینه، اتاقک، دودکش، مخزن، سوخت، روغن، فیلتر، باتری، جرثقیل نصب، بازدید دورهای و دستمزد را حساب کنید. قیمتی در این صفحه نیامده است.
برای قیمت دیزل ژنراتور ۷۷۰ کاوا ولوو و مشاورهی رایگان با کارشناسان موتور سیتی تماس بگیرید: ۰۹۰۱ ۷۹۷ ۸۶۰۶ و ۰۲۱ ۹۱۰۹ ۷۱۸۶. نشانی ما: تهران، خیابان سعدی جنوبی، پاساژ صدقینژاد.
دیزل ژنراتور ۷۷۰ کاوا ولوو چند کیلووات است؟ با ضریب توان ۰٫۸ حدود ۶۱۶ کیلووات.
جریان نامی چقدر است؟ در ۴۰۰ ولت سهفاز حدود ۱۱۱۱ آمپر.
مصرف سوخت چقدر است؟ ثبت نشده است.
