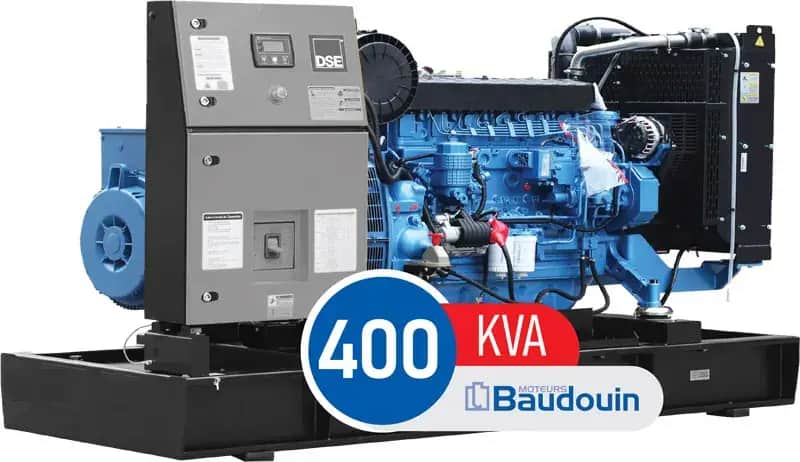

دیزل ژنراتور ۴۰۰ کاوا بادوین با کد 6M21G400/5 از برندهای فرانسوی ژنراتور است و برای ساختمانهای بزرگ و کارخانهها استفاده میشود. برج اداری ده طبقهای را در نظر بگیرید که چهار آسانسور، پمپهای آب و آتشنشانی، تهویهی مرکزی و اتاق سرور دارد. در این ساختمان، ژنراتور فقط برای راحتی نیست؛ ایمنی هم به آن وابسته است. «کاوا» همان کیلوولتآمپر (kVA) است و ۴۰۰ کاوا با ضریب توان ۰٫۸ حدود ۳۲۰ کیلووات توان واقعی میدهد. جریان نامی آن در ۴۰۰ ولت سهفاز حدود ۵۷۷ آمپر است. مشخصات از صفحهی زندهی محصول در موتور سیتی نقل شده (بررسی ۴ آبان ۱۴۰۵) و قیمت در متن نیامده، چون قیمت روز تغییر میکند.
| مشخصه | مقدار ثبتشده |
|---|---|
| برند موتور | بادوین (Baudouin) |
| مدل | 6M21G400/5 |
| ظرفیت | ۴۰۰ کاوا |
| سوخت | گازوئیل |
| فاز | سهفاز |
| نشانگر سطح سوخت | دارد |
| توان دستگاه (فیلد فنی) | «نامشخص، نیاز به بازبینی» |
فیلد «توان دستگاه» در صفحه صراحتاً به «نیاز به بازبینی» علامت خورده است؛ یعنی توان اصلی و اضطراری دستگاه معلوم نیست و ۴۰۰ کاوای عنوان باید با برگهی فنی تأیید شود. آلترناتور، مصرف سوخت، مخزن، روغن، مایع خنککننده، تابلو، وزن، ابعاد، صدا و ضمانت هم ثبت نشده است. عددهای دیگر این صفحه فرضیاند و فقط روش حساب را نشان میدهند.
kW = kVA × pf و I = S ÷ (√3 × V). با pf برابر ۰٫۸:
| سطح بار | توان ظاهری | توان واقعی | جریان در ۴۰۰ ولت |
|---|---|---|---|
| ۵۰ درصد | ۲۰۰ کاوا | ۱۶۰ کیلووات | ۲۸۹ آمپر |
| ۷۵ درصد | ۳۰۰ کاوا | ۲۴۰ کیلووات | ۴۳۳ آمپر |
| ۱۰۰ درصد | ۴۰۰ کاوا | ۳۲۰ کیلووات | ۵۷۷ آمپر |
قاعدهی کار: بار پیوسته را حداکثر ۷۵ تا ۸۰ درصد توان اصلی بگیرید. چون توان دستگاه «نیاز به بازبینی» دارد، این عدد را تا تأیید برگهی فنی قطعی ندانید.
این حساب نمونه است و عددها فرضیاند.
| بار | کارکرد (کاوا، فرضی) | پیک راهاندازی (کاوا، فرضی) |
|---|---|---|
| چهار آسانسور | ۸۰ | ۲۴۰ |
| پمپهای آب و آتشنشانی | ۶۰ | ۱۸۰ |
| تهویهی مرکزی | ۹۰ | ۲۷۰ |
| اتاق سرور (با UPS) | ۴۰ | ندارد |
| روشنایی مشاعات | ۳۰ | ندارد |
| جمع کارکرد | ۳۰۰ |
جمع ۳۰۰ کاوا ۷۵ درصد ظرفیت است؛ در مرز مجاز. بدترین پیک وقتی است که تهویه استارت بخورد: ۳۰۰ منهای ۹۰ بهعلاوهی ۲۷۰ برابر ۴۸۰ کاوا که از ۴۰۰ بیشتر است. نتیجه: تهویه باید راهانداز نرم یا درایو داشته باشد، یا با تأخیر وصل شود. اگر تهویه را برای قطعی از مدار خارج کنیم، جمع ۲۱۰ کاوا و بدترین پیک (آسانسور) حدود ۳۷۰ کاوا میشود که داخل ظرفیت است. دستگاه ۴۰۰ کاوا برای حیاتیترین بارهای برج کافی است ولی برای همهی بارها نه.
بادوین (Baudouin) سازندهی فرانسوی موتور دیزل است که سابقه در موتورهای دریایی و ژنراتورهای صنعتی دارد. صفحه فقط نام برند و کد 6M21G400/5 را ثبت کرده و تعداد سیلندر، حجم، دور، سیستم شارژ هوا و توان موتور را ننوشته است. برگهی رسمی بادوین را بخواهید و پلاک موتور را با آن تطبیق دهید. چون توان در صفحه «نیاز به بازبینی» دارد، این مدارک اهمیت مضاعف دارد.
فیلد توان در صفحه «نامشخص» است. پس پیش از خرید باید روشن شود: توان اصلی (prime) و اضطراری (standby) هر کدام چقدر است؟ ۴۰۰ کاوا کدام است؟ ضریب توان چقدر است؟ در آلترناتور و موتور هماهنگاند یا موتور ضعیفتر از آلترناتور است؟ این پرسشها را کتبی طرح کنید. ممکن است ۴۰۰ کاوا عدد اضطراری باشد و توان اصلی حدود ۳۶۰ کاوا. بدون پاسخ روشن، حساب بار شما قطعی نیست.
سازندهی آلترناتور ثبت نشده است. دو دستگاه ۴۰۰ کاوا با موتور یکسان میتوانند آلترناتورهای کاملاً متفاوتی داشته باشند. نام سازنده، مدل، کلاس عایق، نوع رگولاتور و تحمل بار غیرخطی را بپرسید و روی فاکتور بنویسید. در برج اداری با UPS و درایو آسانسور، کیفیت آلترناتور اهمیت زیادی دارد.
مصرف ثبت نشده است. عددها فرضیاند.
| بار | مصرف فرضی (لیتر در ساعت) | ۸ ساعت کار (لیتر) |
|---|---|---|
| ۵۰ درصد | ۴۶ | ۳۶۸ |
| ۷۵ درصد | ۶۶ | ۵۲۸ |
| ۱۰۰ درصد | ۸۸ | ۷۰۴ |
مصرف واقعی را از برگهی سازنده بگیرید. نشانگر سطح سوخت در مشخصات ثبت شده؛ ظرفیت مخزن نه. برای ظرفیتهای کوچکتر موتور برق دیزلی را ببینید.
تابلو در صفحه ثبت نشده است. در برج اداری، ATS خودکار با تأخیر قابل تنظیم لازم است. بپرسید تابلو شامل چیست و ظرفیت ATS چند آمپر است. کلید تبدیل باید جلوی وصل همزمان شبکه و دستگاه را بگیرد. جریان ۵۷۷ آمپر کابل و شینهی ضخیم میخواهد و کار برقکار صنعتی است.
برج اداری چند ده شرکت و صدها کارمند دارد. قطع برق یعنی توقف کار، آسانسورهای متوقف و تاریکی راهپلهها. قوانین ایمنی برای ساختمانهای بلند معمولاً وجود منبع برق اضطراری برای آسانسور آتشنشانی، پمپ اطفا و روشنایی اضطراری را لازم میداند، هرچند جزئیات به ضوابط محلی بستگی دارد و مهندس ناظر باید تعیین کند. فراتر از الزام قانونی، مدیریت برج برای جلوگیری از شکایت مستأجران و حفظ ارزش ملک هم ژنراتور میخرد. هزینهی دستگاه از شارژ مشترک تأمین میشود و تصمیم باید با شفافیت و توافق مالکان باشد.
در حریق، آسانسور آتشنشانی و پمپ اطفا باید حتماً کار کنند، حتی اگر برق شبکه قطع باشد. این بارها در بالاترین اولویتاند و ژنراتور باید چند ثانیه پس از قطع برق آنها را تغذیه کند. زمان استارت و انتقال بار، که معمولاً ده تا پانزده ثانیه مجاز است، را از فروشنده بپرسید. این عدد در صفحه ثبت نشده است. آزمایش واقعی با قطع برق و ثبت زمانها پیش از تحویل ضروری است.
اتاق سرور UPS دارد که هنگام کار با ژنراتور باید ولتاژ و فرکانس را در محدودهی مجاز ببیند. اگر ژنراتور نوسان داشته باشد، UPS دوباره روی باتری میرود و باتری خالی میشود. پایداری ولتاژ و فرکانس به آلترناتور، رگولاتور و گاورنر موتور بستگی دارد. UPS را با ژنراتور در محل آزمایش کنید و رفتار آن را ببینید. اگر مشکلی بود، محدودهی ورودی UPS را تنظیم یا ژنراتور را اصلاح کنید.
دستگاه ۴۰۰ کاوا در برج شهری معمولاً در طبقهی همکف، زیرزمین یا پشتبام نصب میشود. هر محل چالش دارد: زیرزمین تهویه و دودکش میخواهد، پشتبام وزن و جرثقیل و صدا، و همکف اتاق مجزا. دودکش را از پنجرهها و ورودی هوای ساختمان دور ببرید. صدا و لرزش را با لرزهگیر و عایق کنترل کنید. سطح صدا در صفحه ثبت نشده است. برای گزینههای کمصدا موتور برق سایلنت را ببینید.
ذخیرهی سوخت در ساختمان شهری مقررات سختگیرانهای دارد. مخزن روزانه کنار دستگاه معمولاً برای چند ساعت کافی است و مخزن اصلی باید طبق ضوابط آتشنشانی ساخته شود. حوضچهی نشتگیر و تشخیص نشت لازم است. قرارداد تأمین گازوئیل و برنامهی سوخترسانی اضطراری را بنویسید. مخزن و پمپ انتقال در صفحه ثبت نشده است.
خرید ژنراتور در برج از شارژ مالکان تأمین میشود و باید شفاف باشد. گزارش مالی ساده با هزینهی خرید، نصب، سوخت و سرویس سالانه تهیه کنید و در جلسهی مالکان ارائه دهید. مشخص کنید چه خطوطی روی ژنراتور است. مستأجرانی که برق اضافی میخواهند، میتوانند هزینهی خط جدا را بپردازند. شفافیت از اختلاف جلوگیری میکند.
هنگام تحویل، پلاک موتور و آلترناتور را با فاکتور و برگهی فنی تطبیق دهید. دستگاه را با بار ۵۰ و ۷۵ و در صورت امکان ۱۰۰ درصد آزمایش کنید و ولتاژ سه فاز، فرکانس، فشار روغن و دمای آب را ثبت کنید. سپس ATS را با قطع واقعی برق امتحان کنید و زمان انتقال را بنویسید. آسانسور و پمپ آتشنشانی را روی ژنراتور راه بیندازید و افت ولتاژ را بخوانید. گزارش را امضا کنید. اگر دستگاه از آزمایش رد شد، پرداخت نهایی را نگه دارید.
برای دستگاه ۴۰۰ کاوا، خدمات پس از فروش اهمیت زیادی دارد. بپرسید نمایندهی بادوین در ایران کیست، قطعات مصرفی مثل فیلتر و تسمه و باتری را در انبار دارد و پس از تماس چند ساعت میرسد. قرارداد سرویس دورهای با بازدید ششماهه ریسک خرابی را کم میکند. ضمانت را کتبی بگیرید و شروع آن را روشن کنید. برای برند فرانسوی، تأمین قطعه ممکن است زمانبر باشد؛ فهرست قطعات مصرفی با کد بخواهید و یک دست یدکی نگه دارید.
دستگاه ۴۰۰ کاوا برای برج اداری متوسط انتخابی منطقی است، به شرط اینکه توان اصلی و اضطراری کتبی تأیید شود، بارهای حیاتی جدا شود، تهویه با راهانداز یا تأخیر وصل شود و آلترناتور و ATS روشن باشد. تا زمانی که فیلد توان در صفحه «نیاز به بازبینی» دارد، حساب بار را قطعی نکنید.
هر هفته: بازدید سطح روغن و آب و روشنکردن ده دقیقهای. هر ماه: آزمایش با بار ۳۰ تا ۵۰ درصد، کنترل باتری و شارژر. هر شش ماه: فیلتر هوا، تسمهها و رادیاتور. سالی یک بار: تعویض روغن، فیلتر روغن و سوخت، آزمایش سوخت و بازدید کامل. بازهی دقیق بر حسب ساعت کار در دفترچهی سازنده آمده و در صفحه ثبت نشده. هر سرویس را ثبت کنید تا برای ضمانت و ممیزی ایمنی مدرک داشته باشید.
هر راهاندازی خودکار یا آزمایشی را با تاریخ، مدت، بار، ولتاژ و سوخت بنویسید. اگر دستگاه نتوانست روشن شود یا ATS دیر عمل کرد، همان لحظه گزارش بدهید. بعد از چند ماه، این ثبتها نشان میدهند آیا ظرفیت و سوخت کافی است و کدام بار مشکل میسازد.
هشدار مونوکسید کربن و حریق: دستگاه را در فضای بسته بدون دودکش و تهویه روشن نکنید.
بازدید روزانه، آزمایش هفتگی با بار و بازدید سالانهی کامل. فیلترها و مایعها را طبق برنامهی سازنده عوض کنید؛ بازهها ثبت نشده. دستگاه آمادهباش را هفتهای یک بار با بار سبک کار دهید. گازوئیل را از نظر آب و رسوب کنترل کنید و دفترچهی ساعت کار نگه دارید.
کارخانهای با چهار دستگاه تزریق بزرگ، چیلر و کمپرسور را فرض کنید. عددها فرضیاند: دستگاههای تزریق ۱۶۰ کاوا، چیلر ۷۰ با پیک ۲۱۰، کمپرسور ۵۰ با پیک ۱۵۰، روشنایی ۲۰. جمع ۳۰۰ کاوا و بدترین پیک حدود ۴۳۰ کاوا که از ۴۰۰ بیشتر است. نتیجه: چیلر و کمپرسور با راهانداز نرم لازماند. برای کارخانهی بزرگتر، ظرفیت ۵۰۰ کاوا را هم ببینید.
دیزل ژنراتوری که همیشه زیر ۳۰ درصد ظرفیت کار میکند، رسوب کربن و دوده میسازد. اگر بار شما همیشه کم است، دستگاه کوچکتر را بسنجید.
توان اصلی و اضطراری و علت «نیاز به بازبینی» چیست؟ آلترناتور؟ تعداد سیلندر و حجم؟ تابلو و ATS؟ مصرف در ۷۵ درصد؟ مخزن چند لیتر است؟ نو است یا کارکرده؟ سطح صدا، وزن و ابعاد؟ ضمانت و نمایندگی؟ پاسخ را کتبی بگیرید.
دستههای مرتبط را هم ببینید. فهرست همهی ظرفیتها در دیزل ژنراتور است. دستگاههای سهفاز در موتور برق سه فاز آمده و کاربرد صنعتی در موتور برق صنعتی و موتور برق کارگاهی و صنعتی. فهرست کلی موتور برق است.
غیر از قیمت خرید، تابلو، کابل، اتاق، دودکش، مخزن، سوخت، روغن، فیلتر، باتری، بازدید دورهای و دستمزد نصب را حساب کنید. قیمتی در این صفحه نیامده است.
برای قیمت دیزل ژنراتور ۴۰۰ کاوا بادوین و مشاورهی رایگان با کارشناسان موتور سیتی تماس بگیرید: ۰۹۰۱ ۷۹۷ ۸۶۰۶ و ۰۲۱ ۹۱۰۹ ۷۱۸۶. نشانی ما: تهران، خیابان سعدی جنوبی، پاساژ صدقینژاد.
دیزل ژنراتور ۴۰۰ کاوا بادوین چند کیلووات است؟ با ضریب توان ۰٫۸ حدود ۳۲۰ کیلووات؛ ولی فیلد توان در صفحه «نیاز به بازبینی» دارد.
جریان نامی چقدر است؟ در ۴۰۰ ولت سهفاز حدود ۵۷۷ آمپر.
نشانگر سطح سوخت دارد؟ بله.
