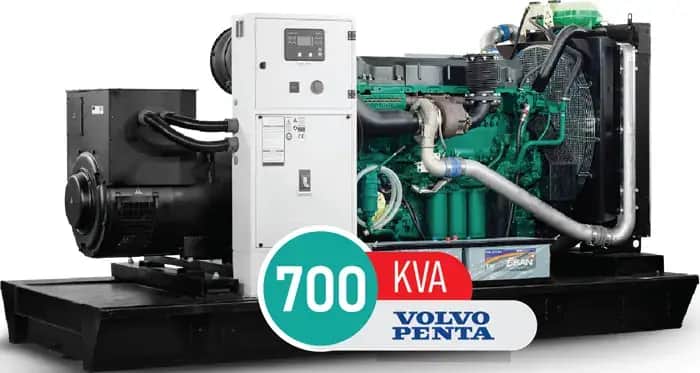

دیزل ژنراتور ۷۰۰ کاوا ولوو با موتور TWD1643GE از دستگاههای سنگین صنعتی است و خرید آن شبیه خرید یک وسیلهی خانگی نیست؛ پروژهای است با طراحی، اتاق، تابلو، کابل و جرثقیل. «کاوا» همان کیلوولتآمپر (kVA) است و ۷۰۰ کاوا با ضریب توان ۰٫۸ حدود ۵۶۰ کیلووات توان واقعی میدهد. جریان نامی آن در ۴۰۰ ولت سهفاز حدود ۱٬۰۱۰ آمپر است. این صفحه با مثال مرکز دادهی کوچک (data center) نشان میدهد چنین دستگاهی کجا کاربرد دارد و چه چیزهایی باید پیش از خرید روشن شود. مشخصات از صفحهی زندهی محصول در موتور سیتی نقل شده (بررسی ۴ آبان ۱۴۰۵) و قیمت در متن نیامده، چون قیمت روز تغییر میکند.
| مشخصه | مقدار ثبتشده |
|---|---|
| برند موتور | ولوو (Volvo Penta) |
| مدل موتور | TWD1643GE |
| ظرفیت | ۷۰۰ کاوا |
| سوخت | گازوئیل |
| فاز | سهفاز |
| نشانگر سطح سوخت | دارد |
توان اصلی و اضطراری، مصرف سوخت، مخزن، حجم روغن و مایع خنککننده، آلترناتور، تابلو، وزن، ابعاد، صدا و ضمانت ثبت نشده است. عددهای دیگر این صفحه فرضیاند و فقط روش حساب را نشان میدهند.
kW = kVA × pf و I = S ÷ (√3 × V). با pf برابر ۰٫۸ و ولتاژ خط ۴۰۰ ولت:
| سطح بار | توان ظاهری | توان واقعی | جریان تقریبی |
|---|---|---|---|
| ۵۰ درصد | ۳۵۰ کاوا | ۲۸۰ کیلووات | ۵۰۵ آمپر |
| ۷۵ درصد | ۵۲۵ کاوا | ۴۲۰ کیلووات | ۷۵۸ آمپر |
| ۱۰۰ درصد | ۷۰۰ کاوا | ۵۶۰ کیلووات | ۱٬۰۱۰ آمپر |
قاعدهی کار: بار پیوسته را حداکثر ۷۵ تا ۸۰ درصد توان اصلی (prime) بگیرید. توان اصلی با توان اضطراری فرق دارد و در صفحه ثبت نشده است.
جریان هزار آمپری یعنی کابل و شینهی ضخیم، کلید قدرت بزرگ و اغلب چند رشته کابل موازی. این کار فقط برای مهندس برق و برقکار صنعتی است.
این حساب نمونه است و عددها فرضیاند. مرکز دادهای سرور، سیستم خنککنندهی دقیق، UPS و روشنایی دارد.
| بار | کارکرد (کاوا، فرضی) | یادداشت |
|---|---|---|
| UPS و سرورها | ۲۴۰ | ضریب توان پایین در ورودی UPS |
| چیلر و خنککننده | ۱۸۰ | پیک استارت ۳ برابر |
| تهویه و روشنایی | ۶۰ | بار ثابت |
| سایر | ۴۰ | |
| جمع کارکرد | ۵۲۰ |
جمع ۵۲۰ کاوا حدود ۷۴ درصد ظرفیت ۷۰۰ است؛ در مرز مجاز. بدترین پیک وقتی است که چیلر استارت بخورد: ۵۲۰ منهای ۱۸۰ بهعلاوهی ۵۴۰ برابر ۸۸۰ کاوا که از ۷۰۰ بیشتر است. نتیجه: چیلر باید راهانداز نرم یا درایو فرکانسی داشته باشد، یا استارت چیلر قبل از وصل UPS و سرورها انجام شود. مرکز دادهی نمونه با ۷۰۰ کاوا در مرز کار میکند و برای رشد آینده حاشیه ندارد. اگر قرار است سرورها اضافه شوند، ظرفیت بالاتر یا دو دستگاه موازی را بسنجید.
UPS و درایوهای فرکانسی بار غیرخطیاند و هارمونیک تولید میکنند. آلترناتور باید تحمل این هارمونیک را داشته باشد، وگرنه ولتاژ اعوجاج میشود و تجهیزات حساس مختل میشوند. آلترناتور اغلب باید بزرگتر از معمول انتخاب شود (oversize). سازندهی آلترناتور در صفحه ثبت نشده است؛ این پرسش اصلی خرید برای مرکز داده است. از فروشنده دربارهی THD ولتاژ در بار غیرخطی و ضریب کاهش توان بپرسید.
دستگاه ۷۰۰ کاوا گرمای بسیار زیادی تولید میکند. اتاق باید دریچههای بزرگ ورود و خروج هوا، کانال خروجی رادیاتور، دودکش با سایلنسر به بیرون و کف مقاوم داشته باشد. مسیر ورود دستگاه، پایهی لرزهگیر و فضای سرویس دور آن را از ابتدا در نقشه ببینید. وزن و ابعاد در صفحه ثبت نشده؛ از فروشنده بخواهید تا پیش از ساخت اتاق اعلام کند. اتاق کوچکتر از نیاز یعنی داغشدن و افت توان.
مصرف ثبت نشده است. جدول زیر روش حساب است. عددها فرضیاند.
| بار | مصرف فرضی (لیتر در ساعت) | ۱۲ ساعت کار (لیتر) |
|---|---|---|
| ۵۰ درصد | ۷۵ | ۹۰۰ |
| ۷۵ درصد | ۱۰۸ | ۱٬۲۹۶ |
| ۱۰۰ درصد | ۱۴۰ | ۱٬۶۸۰ |
برای مرکز داده، مخزن باید برای ساعتهای مورد نیاز طراحی شود (معمولاً ۸ تا ۲۴ ساعت یا بیشتر، بسته به الزام پروژه). مخزن بزرگ، پمپ انتقال، فیلتر آبگیر و برنامهی تأمین سوخت از اجزای اصلی پروژهاند.
تابلوی انتقال برای ۱٬۰۱۰ آمپر باید قدرت قطع بالا داشته باشد. در مرکز داده معمولاً ATS خودکار با تأخیر قابل تنظیم و امکان آزمایش بدون قطع بار لازم است. اگر افزونگی میخواهید، دو دستگاه کوچکتر موازی با تابلوی همزمانساز از یک دستگاه بزرگ ایمنترند: خرابی یکی، کل را قطع نمیکند. در صفحه، تابلو و امکان موازیسازی ثبت نشده است.
مرکز داده یعنی سرورهایی که سرویسهای دیگران را نگه میدارند. قطع برق چند ثانیهای هم ممکن است سرویس را بخواباند و داده را به خطر بیندازد. به همین دلیل زنجیرهی برق اضطراری در مرکز داده چند لایه است: UPS چند دقیقه برق را با باتری نگه میدارد، و ژنراتور دیزلی در همین چند دقیقه روشن میشود و بار را تحویل میگیرد. اگر ژنراتور در زمان باتری UPS روشن نشود، کل زنجیره از کار میافتد. پس زمان استارت، پایداری ولتاژ و آمادگی سوخت در این پروژهها حیاتی است. دستگاه باید ظرف ده تا پانزده ثانیه به بار برسد؛ عدد زمان استارت این مدل در صفحه ثبت نشده است.
تابلوی ATS زمان تشخیص قطع برق شبکه را دارد، سپس دستورِ استارت میدهد و پس از رسیدن ولتاژ و فرکانس دستگاه به حد مجاز، بار را منتقل میکند. این تأخیرها قابل تنظیماند، ولی نباید آنقدر طولانی باشند که باتری UPS خالی شود. پس از بازگشت برق شبکه، تابلو بار را با تأخیر دیگری بازمیگرداند و دستگاه را پس از خنکشدن خاموش میکند. در پروژههای جدی، این چرخه با آزمایش واقعی و ثبت زمانها تأیید میشود. برای مرکز داده، فقط تابلوی تأییدشده با دفترچه و آزمایش مناسب است.
دستگاه ۷۰۰ کاوا چند تن وزن دارد؛ عدد دقیق ثبت نشده است. حمل آن به کامیون ویژه، جرثقیل و مسیر ورود به اتاق نیاز دارد. اگر اتاق در زیرزمین یا طبقهی بالا است، راه ورود باید از ابتدا در طراحی دیده شود. مجوز عبور، هماهنگی با شهرداری و ایمنی کارگاه از کارهایی است که زمان و هزینه میبرد و اغلب در برآورد اولیه فراموش میشود. پیش از خرید، از فروشنده بخواهید وزن و ابعاد را بنویسد و هزینهی حمل و نصب را جدا اعلام کند.
دستگاه آمادهباش باید هفتهای یک بار روشن شود و ماهی یک بار با بار واقعی ۳۰ تا ۵۰ درصد دستکم نیم ساعت کار کند. سالی یک بار آزمایش کامل با قطع واقعی برق شبکه و بار حداکثری لازم است. هر آزمایش با ثبت ولتاژ، فرکانس، دما، فشار روغن و زمان انتقال همراه باشد. اگر دستگاه ماهها بدون آزمایش بماند، در شب بحران ممکن است روشن نشود. آزمایش بار، رسوب موتور را هم میسوزاند.
گازوئیل ذخیرهشده در مخزن بزرگ ممکن است با گذر ماهها رسوب و آب جمع کند و میکروب بسازد. این موضوع در پروژههای بزرگ جدی است، چون فیلتر سوخت گرفتهشده دستگاه را وسط کار خاموش میکند. آزمایش دورهای سوخت، تخلیهی آب ته مخزن، فیلتر آبگیر و در صورت لزوم سیستم گردش و تصفیهی سوخت، از ملزومات مرکز داده است. سوخت را فقط از تأمینکنندهی معتبر بخرید و رسید آن را نگه دارید.
اگر بار حیاتی است، دو دستگاه ۳۵۰ تا ۵۰۰ کاوا موازی از یک دستگاه ۷۰۰ کاوا ایمنترند، به شرط اینکه هر یک بتواند بار حیاتی را بهتنهایی بکشد. موازیسازی به کنترلر همزمانساز، تابلوی قدرت و تقسیم بار نیاز دارد و هزینه و پیچیدگی را بالا میبرد. اگر بار حیاتی نیست و قطع چند ساعته قابل تحمل است، یک دستگاه کافی است. این تصمیم مهندسی است و باید بر اساس ارزش بار و هزینهی توقف گرفته شود.
بسیاری از خریداران پس از حساب بار میفهمند ۷۰۰ کاوا بزرگتر از نیازشان است. دستگاه بزرگ در بار پایین میسوزد و رسوب میسازد، هزینهی خرید و نصب بالایی دارد و فضای زیادی میگیرد. اگر جمع بار شما کمتر از ۲۰۰ کاواست، ظرفیتهای پایینتر را ببینید. برای کارگاههای متوسط موتور برق کارگاهی و صنعتی و برای ظرفیتهای کوچکتر موتور برق دیزلی گزینههای بهتریاند. تفاوت قیمت و سوخت میان این گروهها زیاد است و صرفنظر از برند، انتخاب ظرفیت درست مهمترین تصمیم خرید است.
هنگام تحویل، این مدارک را بگیرید: برگهی فنی رسمی موتور و آلترناتور، گواهی منشأ، دفترچهی راهنما، گزارش آزمایش کارخانه، نقشهی تابلو، ضمانتنامه با تاریخ شروع، فهرست قطعات مصرفی با کد و فاکتور رسمی با شمارهی سریال موتور و آلترناتور. اگر فروشنده یکی از اینها را نمیدهد، دلیلش را بپرسید. دستگاه صنعتی بدون مدرک، در صورت خرابی یا نیاز به ادعا، مشکلساز میشود. مدارک را در پوشهی منظم نگه دارید و کپی دیجیتال بگیرید.
نصب ژنراتور بزرگ و انتقال بار، به هماهنگی با شرکت برق نیاز دارد. وصل نادرست میتواند برق را به شبکه برگرداند و برای کارکنان شبکه خطرناک باشد. مجوز نصب، تأیید نقشهی تابلو و بازرسی نهایی را پیش از خرید بررسی کنید. زمان این مراحل ممکن است هفتهها باشد؛ بنابراین زود شروع کنید.
هر راهاندازی را با تاریخ، مدت، بار، ولتاژ، دما و سوخت ثبت کنید. این گزارشها هنگام ممیزی مرکز داده، ادعای ضمانت یا فروش دستگاه ارزش دارند و به شما کمک میکنند روند فرسودگی را زودتر ببینید.
هشدار مونوکسید کربن و حریق: دستگاه فقط در اتاق مجهز به دودکش و تهویه و با نظر مهندس برق و ایمنی نصب شود.
بازدید روزانهی سطح روغن، آب و باتری، آزمایش هفتگی با بار و بازدید سالانهی کامل از ملزومات دستگاه صنعتی است. فیلترها و مایعها را طبق برنامهی سازنده عوض کنید؛ بازهها ثبت نشده است. مایع خنککننده و روغن را آزمایششده نگه دارید و دفترچهی کامل ساعت کار و سرویس داشته باشید.
کارخانهای با خط تولید، سردخانه و بستهبندی را فرض کنید. عددها فرضیاند: خط تولید ۲۵۰ کاوا، سردخانه ۱۵۰ با پیک ۴۵۰، بستهبندی ۸۰، تأسیسات ۶۰. جمع ۵۴۰ کاوا و پیک سردخانه حدود ۸۴۰ کاوا. با توان اصلی ۷۰۰ کاوا، پیک سردخانه از ظرفیت بیشتر است. راهحل: استارت نرم برای کمپرسورها یا استارت مرحلهای. این مثال نشان میدهد ۷۰۰ کاوا برای کارخانهی متوسط مناسب است، به شرط مدیریت استارت.
برای دستگاه بزرگ، تفاوت اصلی و اضطراری چند ده کاوا است. اگر ۷۰۰ کاوا عدد اضطراری باشد، توان اصلی ممکن است حدود ۶۴۰ کاوا باشد. برای کاربرد دائم، همان را مبنا بگیرید. این را کتبی بخواهید.
توان اصلی و اضطراری چقدر است؟ مصرف سوخت در بار ۷۵ درصد چند لیتر بر ساعت است؟ سازنده و مدل آلترناتور و THD چیست؟ تابلو و ATS و امکان موازیسازی؟ وزن، ابعاد و راه حمل؟ سطح صدا؟ ضمانت و نمایندگی؟ دستگاه نو است یا کارکرده؟ پاسخ را کتبی بگیرید.
دستههای مرتبط را هم ببینید. فهرست همهی ظرفیتها در دیزل ژنراتور است. برای دستگاههای سهفاز ژنراتور برق سه فاز را ببینید. کاربرد صنعتی در موتور برق صنعتی آمده و فهرست کلی در موتور برق است.
غیر از قیمت خرید، اتاق، تابلو، کابل و شینه، دودکش، مخزن، جرثقیل، سوخت، روغن، فیلتر، مایع، باتری، بازدید دورهای و دستمزد نصب را حساب کنید. قیمتی در این صفحه نیامده است.
برای قیمت دیزل ژنراتور ۷۰۰ کاوا ولوو و مشاورهی رایگان با کارشناسان موتور سیتی تماس بگیرید: ۰۹۰۱ ۷۹۷ ۸۶۰۶ و ۰۲۱ ۹۱۰۹ ۷۱۸۶. نشانی ما: تهران، خیابان سعدی جنوبی، پاساژ صدقینژاد.
دیزل ژنراتور ۷۰۰ کاوا ولوو چند کیلووات است؟ با ضریب توان ۰٫۸ حدود ۵۶۰ کیلووات.
جریان نامی چقدر است؟ در ۴۰۰ ولت سهفاز حدود ۱٬۰۱۰ آمپر.
مصرف سوخت چقدر است؟ ثبت نشده است.
