معرفی کوتاه
ویژگیهای فنی

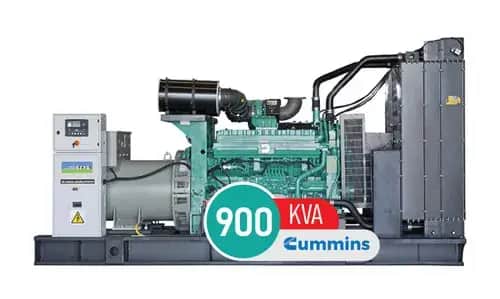

دیزل ژنراتور ۹۰۰ کاوا کامینز با موتور QSK23-G3 برای مجموعههای صنعتی سنگین است. کارخانهی سیمان را در نظر بگیرید: آسیابهای مواد، فنهای بزرگ کوره، نقالهها، فیلترهای گرد و پمپهای خنککاری. کورهی سیمان نباید خاموش شود؛ توقف ناگهانی کوره در دمای بالا به دیرگدازها آسیب میزند. «کاوا» همان کیلوولتآمپر (kVA) است و ۹۰۰ کاوا با ضریب توان ۰٫۸ حدود ۷۲۰ کیلووات میدهد. جریان نامی در ۴۰۰ ولت سهفاز حدود ۱۲۹۹ آمپر است. مشخصات از صفحهی زندهی محصول در موتور سیتی نقل شده (بررسی ۴ آبان ۱۴۰۵) و قیمت در متن نیامده، چون قیمت روز تغییر میکند.
| مشخصه | مقدار ثبتشده |
|---|---|
| برند موتور | کامینز (Cummins) |
| مدل موتور | QSK23-G3 |
| ظرفیت | ۹۰۰ کاوا |
| سوخت | گازوئیل |
| فاز | سهفاز |
توان اصلی و اضطراری، آلترناتور، مصرف سوخت، مخزن، روغن، مایع خنککننده، تابلو، وزن، ابعاد، صدا و ضمانت ثبت نشده است. فیلد توان در دادهی محصول «نامشخص - نیاز به بازبینی» علامت خورده؛ پس عدد ۹۰۰ کاوا از عنوان محصول آمده و باید روی پلاک تأیید شود. عددهای دیگر این صفحه فرضیاند و فقط روش حساب را نشان میدهند.
| سطح بار | توان ظاهری | توان واقعی | جریان در ۴۰۰ ولت |
|---|---|---|---|
| ۵۰ درصد | ۴۵۰ کاوا | ۳۶۰ کیلووات | ۶۵۰ آمپر |
| ۷۵ درصد | ۶۷۵ کاوا | ۵۴۰ کیلووات | ۹۷۴ آمپر |
| ۱۰۰ درصد | ۹۰۰ کاوا | ۷۲۰ کیلووات | ۱۲۹۹ آمپر |
قاعدهی کار: جریان را با رابطهی I = S ÷ (√3 × ۴۰۰) حساب کنید و بار پیوسته را حداکثر ۷۵ تا ۸۰ درصد توان اصلی بگیرید.
این حساب نمونه است و عددها فرضیاند.
| بار | کارکرد (کاوا، فرضی) | پیک راهاندازی (کاوا، فرضی) |
|---|---|---|
| فنهای اصلی کوره | ۲۰۰ | ۶۰۰ |
| آسیاب مواد | ۱۸۰ | ۵۴۰ |
| نقالهها و الواتورها | ۹۰ | ۲۷۰ |
| فیلترهای گرد | ۶۰ | ۱۲۰ |
| پمپهای خنککاری | ۵۰ | ۱۵۰ |
| کمپرسورها و روشنایی | ۶۰ | ۱۲۰ |
| جمع کارکرد | ۶۴۰ |
جمع ۶۴۰ کاوا حدود ۷۱ درصد ظرفیت است. بدترین پیک وقتی است که فن اصلی استارت بخورد: ۶۴۰ منهای ۲۰۰ بهعلاوهی ۶۰۰ برابر ۱۰۴۰ کاوا که از ۹۰۰ بیشتر است. نتیجه: با استارت مستقیم فنهای بزرگ دستگاه کم میآورد. اینورتر یا راهانداز نرم پیک را به حدود ۴۵۰ میرساند و جمع ۸۹۰ میشود که مرزی است. در عمل ژنراتور فقط بارهای حفاظتی کوره را نگه میدارد و کل خط تولید را بالا نمیآورد.
کورهی دوار سیمان اگر در دمای بالا بایستد، بهخاطر وزن خودش خم میشود و دیرگدازهای داخل آن ترک میخورد. برای همین کوره باید حتی در قطعی با موتور کمکی بهآرامی چرخانده شود. این موتور کمکی بار کوچکی دارد ولی حیاتی است و باید در فهرست اولویت ژنراتور باشد. سازندهی کوره زمان و دور مجاز چرخش را مشخص میکند.
فن اصلی کوره موتور فشار متوسط یا پرقدرت دارد و جریان استارت آن بسیار بزرگ است. ژنراتور ۹۰۰ کاوا استارت مستقیم این فن را نمیپذیرد. اینورتر یا راهانداز نرم لازم است و حتی با آن، بهتر است فن در دور پایین راه بیفتد. جزئیات موتور فن را از پلاک و سازنده بگیرید.
گرد سیمان بسیار ریز است و فیلتر هوای موتور را سریع میبندد. ورودی هوای اتاقک ژنراتور را دور از فیلترهای گرد بگذارید و فیلتر پیشگیر اضافه کنید. رادیاتور را مرتب تمیز کنید، چون انسداد آن باعث داغکردن موتور میشود. بازرسی هفتگی فیلتر در این محیط ضروری است.
QSK23-G3 موتور بزرگ توربوی کامینز برای تولید برق صنعتی است. صفحه فقط کد مدل را ثبت کرده است. برگهی فنی رسمی سازنده را بخواهید و پلاک موتور را با آن تطبیق دهید. تعداد سیلندر، حجم، نوع گاورنر و توان در دور ۱۵۰۰ را کتبی بگیرید. وضعیت دستگاه (نو، بازسازیشده، کارکرده) و ساعت کار را روی فاکتور بنویسید.
سازندهی آلترناتور در صفحه ثبت نشده است. نام سازنده، مدل، کلاس عایق، رگولاتور ولتاژ و تحمل پیک استارت را بپرسید و روی فاکتور بنویسید. در دستگاه بزرگ آلترناتور هماندازهی موتور مهم است و باید برای بار غیرخطی مناسب باشد.
مصرف ثبت نشده است. عددها فرضیاند.
| بار | مصرف فرضی (لیتر در ساعت) | ۸ ساعت کار (لیتر) |
|---|---|---|
| ۵۰ درصد | ۱۰۰ | ۸۰۰ |
| ۷۵ درصد | ۱۴۵ | ۱۱۶۰ |
| ۱۰۰ درصد | ۱۹۵ | ۱۵۶۰ |
با مصرف فرضی ۱۴۵ لیتر در ساعت، مخزن ۲۵۰۰ لیتری حدود ۱۷ ساعت کار میدهد. مخزن را با زمان قطعی منطقه بسنجید. برای ظرفیتهای کوچکتر موتور برق دیزلی را ببینید.
تابلو در صفحه ثبت نشده است. برای ۹۰۰ کاوا تابلوی کنترل خودکار و ATS قدرت لازم است. کلید تبدیل باید جلوی وصل همزمان شبکه و دستگاه را بگیرد. کابلکشی ۱۲۹۹ آمپر چند رشته کابل یا شینه میخواهد و باید با برقکار صنعتی طراحی شود.
هشدار مونوکسید کربن و حریق: دستگاه را در فضای بسته روشن نکنید و دودکش را به بیرون ببرید.
بازدید روزانه، آزمایش هفتگی با بار و بازدید سالانه. در محیط پرگرد سیمان فیلتر هوا و رادیاتور را زودتر تمیز کنید. بازههای تعویض روغن و فیلترها طبق دفترچهی سازنده است و در صفحه ثبت نشده. دفترچهی ساعت کار نگه دارید.
دستگاه را با بار ۵۰ و ۷۵ و ۱۰۰ درصد آزمایش کنید و هر مرحله چند دقیقه بماند. ولتاژ، فرکانس، فشار روغن و دما را ثبت کنید. پلاک موتور و آلترناتور را با فاکتور تطبیق دهید. ATS را با قطع واقعی برق امتحان کنید. گزارش را امضا کنید و تا موفقیت آزمایش تسویه نکنید.
آلترناتور بزرگ باید رلههای حفاظتی داشته باشد: اضافهبار، اتصال کوتاه، اضافهولتاژ، فرکانس و جریان معکوس. تابلو باید هنگام خطا دستگاه را امن خاموش کند و علت را نشان دهد. از فروشنده بپرسید کدام حفاظتها استاندارد است و کدام اختیاری. دکمهی توقف اضطراری باید هم روی تابلو و هم نزدیک در اتاقک باشد. حفاظت ساده و کامل هزینهی کمی نسبت به خسارت یک خرابی بزرگ دارد.
دستگاه ۹۰۰ کاوا پیک کوتاه را تا حدی تحمل میکند، ولی افت ولتاژ هنگام استارت موتور بزرگ واقعی است. کورهی القایی و مبدلها به افت ولتاژ حساساند و ممکن است خطا بدهند. بنابراین بهتر است بزرگترین موتورها با راهانداز نرم یا اینورتر استارت بخورند. حساب را مرحلهای بنویسید: بار پایه، موتور بعدی، جریان استارت آن و ولتاژ حاصل. اگر افت ولتاژ بیش از حد مجاز شد، دو راه دارید: استارت را آرامتر کنید یا ظرفیت را بالاتر ببرید. تصمیم را با دادهی پلاک موتورها بگیرید، نه با حدس.
وقتی حساب پیک استارت از ظرفیت بیشتر میشود، سه راه دارید. راه اول خرید دستگاه بزرگتر است که هزینه، سوخت و فضای بیشتری میخواهد و در بار سبک بازده کمتری دارد. راه دوم راهانداز نرم است که ولتاژ را تدریجی بالا میبرد و جریان استارت را حدود دو تا سه برابر جریان کار نگه میدارد. راه سوم اینورتر است که علاوه بر استارت نرم، دور موتور را هم کنترل میکند و در بسیاری از بارها انرژی صرفهجویی میکند. برای آسیاب و کمپرسور راهانداز نرم معمولاً اقتصادیترین انتخاب است. حساب را با پلاک موتورها و نظر برقکار انجام دهید و نتیجه را در گزارش خرید بنویسید.
بعضی کارخانهها بهجای یک دستگاه بزرگ، دو دستگاه متوسط میگیرند تا اگر یکی خراب شد دیگری بخشی از بار را نگه دارد. دستگاه ۹۰۰ کاوا را میتوان تنها یا در کنار دستگاه دیگر بهکار برد. در حالت تنها، خرابی آن کل کارخانه را بیبرق میگذارد. این مورد را با اهمیت تولید بسنجید. اگر هر ساعت توقف خسارت سنگین دارد، افزونگی (redundancy) ارزش هزینهی اضافی را دارد. سنکرون باید از ابتدا در تابلو پیشبینی شود.
کارخانههایی که ژنراتور را فقط برای اضطرار نگه میدارند، گازوئیل را ماهها در مخزن میگذارند. گازوئیل با گذشت زمان رسوب و آب میگیرد و باکتری در آن رشد میکند که فیلتر را میبندد. مخزن را بالای بستر بگذارید تا ته آن قابل تخلیه باشد، هر ماه نمونه بگیرید و هر سال سوخت را بچرخانید. فیلتر سوخت جداکنندهی آب بگذارید. اگر بوی تند یا لجن دیدید، سوخت را تعویض کنید. سوخت بد در لحظهی قطعی دستگاه را از کار میاندازد.
برای دستگاه آمادهبهکار فهرست ماهانه بنویسید: سطح روغن و آب، ولتاژ باتری، نشتی، تسمه، اتصالهای تابلو، سطح سوخت، تمیزی فیلتر هوا و وضعیت گرمکن آب. هر مورد را تیک بزنید و تاریخ بنویسید. اگر موردی غیرعادی بود، همان روز رفع کنید. این فهرست ساده بیشتر خرابیهای لحظهی نیاز را پیش از وقوع آشکار میکند و برای ضمانت هم مدرک میسازد.
از همان ابتدا فهرست قطعات مصرفی را تهیه کنید: فیلتر روغن، فیلتر سوخت، فیلتر هوا، تسمه، باتری، فیوزها و شیلنگهای اصلی. نگهداشتن یک دست از این قطعات هزینهی کمی دارد و زمان تعمیر را از چند روز به چند ساعت میرساند. قطعات را با کد اصلی بخرید و در جعبهی جدا کنار دستگاه بگذارید.
دستگاهی که ماهها بیکار میماند، در لحظهی نیاز روشن نمیشود. آزمایش ماهانه با ۳۰ تا ۵۰ درصد بار و آزمایش سالانه با بار کامل را در برنامه بگذارید. هنگام آزمایش، نشتی روغن و آب، صدای غیرعادی، دود و دمای یاتاقانها را بررسی کنید. گازوئیل هم بعد از چند ماه خراب میشود؛ سوخت قدیمی را بچرخانید. نتیجهی هر آزمایش را ثبت کنید تا روند فرسایش دیده شود.
موتور ۹۰۰ کاوا ارتعاش زیادی دارد و اگر مستقیم روی سقف یا بستر نازک بنشیند، به ساختمان منتقل میشود. پایهی لرزهگیر فنری یا لاستیکی و بستر بتنی سنگین ضروری است. اتصال لولهی سوخت، اگزوز و آب باید انعطافپذیر باشد تا لرزش به لولهها نرسد. کابلها را هم با حلقهی انعطافپذیر وارد دستگاه کنید. اگر دستگاه در طبقهی بالا نصب میشود، مهندس سازه باید ظرفیت باربری را تأیید کند.
در کارخانه باید یک یا دو نفر مسئول دستگاه باشند و روش اجرایی کتبی داشته باشند. این روش شامل بازدید روزانه، روش روشن کردن دستی، کار با کلید تبدیل، خاموش کردن امن و کارهایی است که در هنگام هشدار باید انجام شود. از فروشنده بخواهید در روز تحویل اپراتور را آموزش دهد و دفترچهی فارسی بدهد. اپراتور باید بداند چراغهای هشدار تابلو چه معنایی دارند و کدام خطا فوری است. آموزش ندیدن اپراتور یکی از دلایل رایج خرابی دستگاههای گرانقیمت است. فهرست تماس نماینده و برقکار را روی دیوار اتاقک نصب کنید تا در شب و تعطیلی دسترسی سریع باشد.
معدنی با سنگشکن، نقاله و پمپ زهکشی را فرض کنید. عددها فرضیاند: سنگشکن ۳۰۰ کاوا، نقالهها ۱۰۰، پمپ زهکشی ۸۰، روشنایی ۴۰. جمع ۵۲۰ کاوا و ۵۸ درصد ظرفیت. بدترین پیک حدود ۸۰۰ کاواست و دستگاه ۹۰۰ کاوا کافی است، به شرط استارت نرم سنگشکن.
توان اصلی و اضطراری؟ آلترناتور؟ نو است یا کارکرده و ساعت کار؟ تابلو و ATS؟ مصرف در ۷۵ درصد؟ مخزن؟ سطح صدا، وزن و ابعاد؟ ضمانت و نمایندگی؟ پاسخ را کتبی بگیرید.
دستههای مرتبط را هم ببینید. فهرست همهی ظرفیتها در دیزل ژنراتور است. دستگاههای سهفاز در موتور برق سه فاز آمده و کاربرد صنعتی در موتور برق صنعتی. برای کارگاههای کوچکتر موتور برق کارگاهی و صنعتی را ببینید.
غیر از قیمت خرید، تابلو، کابل یا شینه، اتاقک، دودکش، مخزن، سوخت، روغن، فیلتر، باتری، جرثقیل نصب، بازدید دورهای و دستمزد را حساب کنید. قیمتی در این صفحه نیامده است.
برای قیمت دیزل ژنراتور ۹۰۰ کاوا کامینز و مشاورهی رایگان با کارشناسان موتور سیتی تماس بگیرید: ۰۹۰۱ ۷۹۷ ۸۶۰۶ و ۰۲۱ ۹۱۰۹ ۷۱۸۶. نشانی ما: تهران، خیابان سعدی جنوبی، پاساژ صدقینژاد.
دیزل ژنراتور ۹۰۰ کاوا کامینز چند کیلووات است؟ با ضریب توان ۰٫۸ حدود ۷۲۰ کیلووات.
جریان نامی چقدر است؟ در ۴۰۰ ولت سهفاز حدود ۱۲۹۹ آمپر.
مصرف سوخت چقدر است؟ ثبت نشده است.
