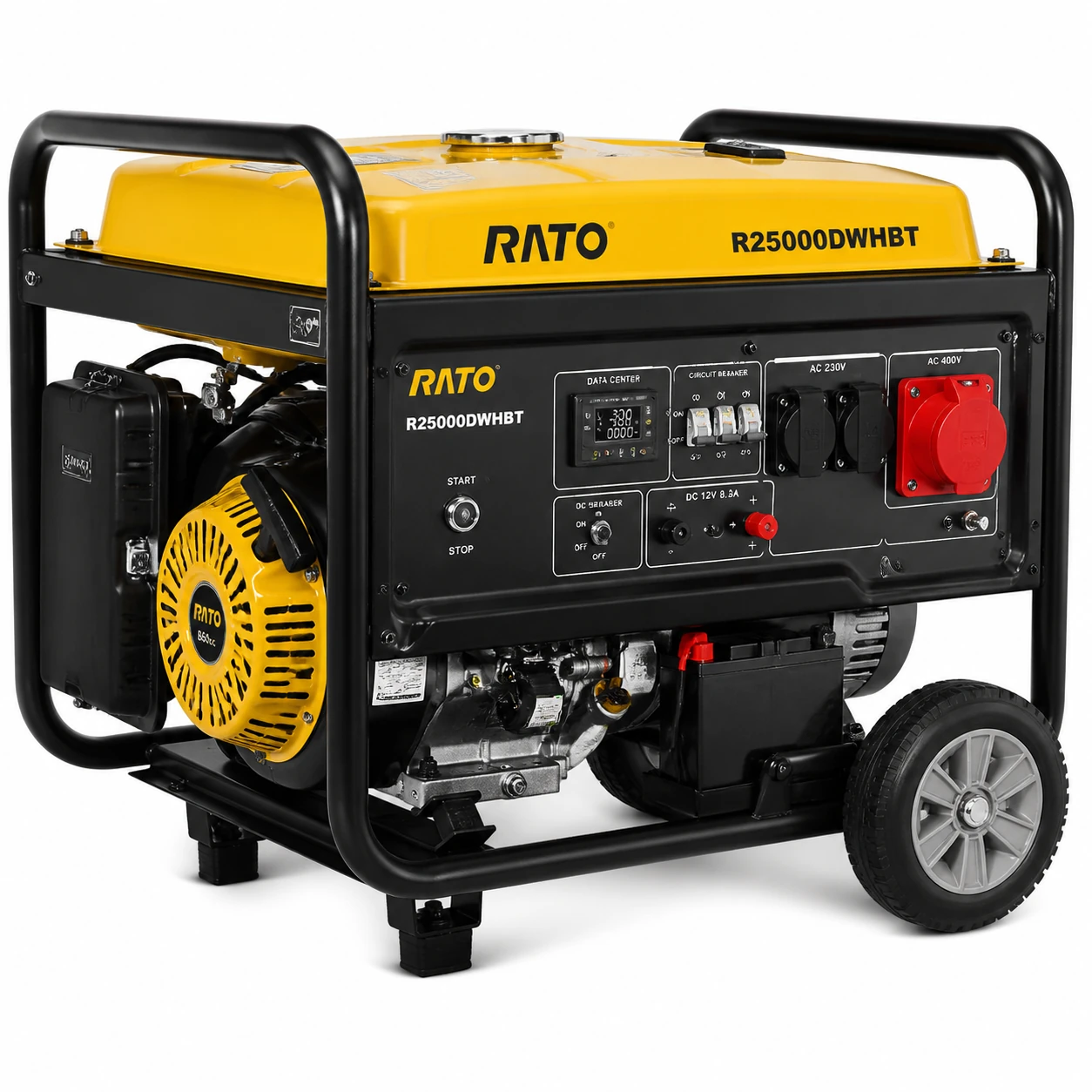

موتور برق راتو ۱۹ کیلووات، با کد R25000DWHBT، برای کسی ساخته شده که در کارگاه یا کارخانهی کوچک الکتروموتور سهفاز دارد و برق شبکهاش قطع میشود. ولی ۱۹ کیلووات روی برگه فقط شروع حساب است. موتور سهفاز هنگام استارت جریان بسیار بیشتری میکشد، فازها باید متعادل بمانند و بخشی از بار شما شاید تکفاز باشد. این صفحه همین سه موضوع را با مثال کارگاهی بررسی میکند: روش استار-مثلث، تعادل فازها و ریزحساب سوخت. مشخصات از صفحهی زندهی محصول در موتور سیتی نقل شده است (بررسی ۴ آبان ۱۴۰۵) و قیمت در متن نیامده، چون قیمت روز باید از کارشناس گرفته شود.
| مشخصه | مقدار ثبتشده |
|---|---|
| برند و کشور سازنده | راتو، چین |
| توان اسمی | ۱۹ کیلووات |
| موتور | چهار زمانه، دو سیلندر، هواخنک |
| قدرت موتور | ۳۶ اسببخار |
| دور موتور | ۳٬۰۰۰ دور در دقیقه |
| روش روشنشدن | استارتی |
| سوخت | بنزین |
| باک | ۴۰ لیتر |
| روغن | ۲٫۵ لیتر |
| فاز | تکفاز و سهفاز |
| تعداد خروجی | ۲ عدد |
| صدا | ۷۸ دسیبل |
وزن، ابعاد، سهم توان هر فاز، جریان هر خروجی و مصرف سوخت در صفحه ثبت نشده و توضیحات محصول خالی است. در حالت سهفاز و تکفاز بودن، «سقف توان تکفاز» مهمترین عدد گمشده است و باید از کارشناس بپرسید.
در سیستم سهفاز، جریان هر خط از رابطهی توان تقسیم بر (ریشهی ۳ در ولتاژ خط) به دست میآید. برای ۱۹ کیلووات در ۳۸۰ ولت و ضریب توان ۱، جریان حدود ۲۸٫۹ آمپر میشود. اگر بار موتوری با ضریب توان ۰٫۸ باشد، جریان تقریباً ۳۶ آمپر میشود. جدول زیر چند سطح بار را نشان میدهد:
| سطح بار | توان | جریان هر خط (ضریب توان ۱) | جریان هر خط (ضریب توان ۰٫۸) |
|---|---|---|---|
| ۵۰ درصد | ۹٫۵ کیلووات | حدود ۱۴٫۴ آمپر | حدود ۱۸ آمپر |
| ۸۰ درصد | ۱۵٫۲ کیلووات | حدود ۲۳٫۱ آمپر | حدود ۲۹ آمپر |
| ۱۰۰ درصد | ۱۹ کیلووات | حدود ۲۸٫۹ آمپر | حدود ۳۶ آمپر |
توان مکانیکی موتور ۳۶ اسببخار است که حدود ۲۶٫۹ کیلووات میشود. نسبت توان برق به آن حدود ۷۱ درصد است. این یک شاخص مقایسه است، نه بازده قطعی. دو مفهوم را قاطی نکنید: «کیلووات» توان واقعی است و «کیلوولتآمپر» توان ظاهری. اگر ضریب توان بار شما ۰٫۸ باشد، برای ۱۵ کیلووات توان واقعی به حدود ۱۸٫۸ کیلوولتآمپر ظرفیت ظاهری نیاز دارید.
قاعدهی کارگاه: اگر بارتان بیشتر موتوری است، بهجای ۱۹ کیلووات روی ۱۵ کیلووات پیوسته حساب کنید و پیک را جدا بررسی کنید.
الکتروموتور سهفاز در استارت مستقیم چند برابر جریان نامی میکشد؛ ضریب معمول ۵ تا ۷ است. این پیک گذرا است ولی برای ژنراتور سنگین است و ولتاژ را موقتاً پایین میآورد. در روش استار-مثلث، موتور ابتدا در اتصال ستاره استارت میخورد و جریان راهاندازی به حدود یکسوم میرسد. سافتاستارتر و درایو هم همین کار را نرمتر انجام میدهند. خلاصه اینکه برای موتور بزرگتر از چند کیلووات، روش راهاندازی در انتخاب دستگاه اندازهی ظرفیت دستگاه را مهمتر از عدد روی برگه میکند.
این یک حساب نمونه است و عددها فرضیاند. کارگاهی سه الکتروموتور سهفاز، روشنایی و یک بار تکفاز دارد.
| بار | توان کارکرد (کیلووات، فرضی) | نوع راهاندازی |
|---|---|---|
| موتور اصلی نوار نقاله | ۵٫۵ | استار-مثلث |
| موتور کمپرسور | ۴ | مستقیم |
| موتور هواکش | ۳ | مستقیم |
| روشنایی | ۱ | ندارد |
| بار تکفاز (میز کار و ابزار) | ۱٫۵ | ندارد |
| جمع کارکرد | ۱۵ |
جمع ۱۵ کیلووات است و ۷۹ درصد از ۱۹ کیلووات را میگیرد؛ یعنی دقیقاً کنار سقف ۸۰ درصد (۱۵٫۲ کیلووات). برای پیک، فرض کنید ضریب استارت مستقیم ۵ و استار-مثلث یکسوم آن است. اگر موتور اصلی با استار-مثلث استارت بخورد: پیک آن حدود ۵٫۵ ضرب در ۵ تقسیم بر ۳، یعنی ۹٫۲ کیلووات میشود. جمع لحظهی استارت: ۱۵ منهای ۵٫۵ بهعلاوهی ۹٫۲ برابر ۱۸٫۷ کیلووات و زیر ۱۹ است. اگر همان موتور مستقیم استارت میخورد، پیک ۵٫۵ ضرب در ۵ برابر ۲۷٫۵ میشد و جمع ۳۷ کیلووات؛ دو برابر ظرفیت. درس مثال: در این کارگاه استار-مثلث فرق بین کار کردن و نکردن است. و اگر موتور اصلی را اول روشن کنید و بقیه را بعد، پیکها روی هم نمیافتند.
وقتی بارهای تکفاز دارید، باید آنها را بین سه فاز پخش کنید. اگر همهی بار تکفاز روی یک فاز بنشیند، آن فاز سنگینتر میشود، ولتاژ نامتعادل میشود و موتورهای سهفاز بیشتر داغ میشوند. برای دستگاه دو خروجی، ثبت نشده است که هر خروجی چه سقفی دارد. پس پیش از خرید اینها را بپرسید: حداکثر جریان هر پریز تکفاز چقدر است؟ در حالت همزمان سهفاز و تکفاز چه سقفی دارد؟ آیا کلید حفاظتی جدا دارد؟ پاسخ این سه پرسش تعیین میکند ۱۹ کیلووات در کارگاه شما چقدر در دسترس است.
مصرف سوخت ثبت نشده و جدول زیر فقط روش حساب است. عددها فرضیاند.
| بار | مصرف فرضی (لیتر در ساعت) | ساعت کار با باک پر |
|---|---|---|
| ۵۰ درصد | ۵ | ۸ |
| ۸۰ درصد | ۷٫۵ | حدود ۵٫۳ |
| ۱۰۰ درصد | ۱۰ | ۴ |
با مصرف فرضی بار ۸۰ درصد، یک شیفت ۸ ساعته بیش از یک باک مصرف میکند. یعنی حدود ۶۰ لیتر بنزین در شیفت و حداقل یک بار سوختگیری. برای کارگاهی که تولید را قطع نمیکند، این یک ضعف جدی است. اگر قطعیها طولانی یا هر روزهاند، موتور برق دیزلی و دیزل ژنراتور را برای ساعات زیاد ببینید. بنزینی برای قطعیهای کوتاه و غیر روزانه منطقیتر است.
| مشخصه | R17500DWHB | R25000DWHBT |
|---|---|---|
| توان اسمی | ۱۱ کیلووات | ۱۹ کیلووات |
| موتور | ۲۰ اسببخار | ۳۶ اسببخار، دو سیلندر |
| باک | ۳۰ لیتر | ۴۰ لیتر |
| روغن | ۱٫۶ لیتر | ۲٫۵ لیتر |
| فاز | تکفاز | تکفاز و سهفاز |
| روشنشدن | هندلی و استارتی | استارتی |
مدل ۱۱ کیلووات سهفاز نیست. اگر الکتروموتور سهفاز دارید، این مدل ۱۹ کیلووات نقطهی شروع است. برای مقایسه با یک مدل سهفاز دیگر راکسیو، صفحهی R25500lll را ببینید و تفاوت توان، باک و روش روشنشدن را کنار هم بگذارید.
همهی گزینههای این رده را باید کنار هم دید. برای فهرست سهفازها موتور برق سه فاز و برای ظرفیت نزدیک ۲۰ کیلووات، موتور برق سه فاز 20 کیلووات مناسب است. اگر پروژهی صنعتیتر است، موتور برق صنعتی و موتور برق کارگاهی و صنعتی را مقایسه کنید. خانوادهی برند در موتور برق راتو و فهرست کلی در موتور برق آمده است. مدل مشابه از برند دیگر: R25500lll.
این هم حساب نمونه است و عددها فرضیاند. ساختمانی کوچک آسانسور، پمپ آب و روشنایی راهروها را دارد و قطع برق طولانی را باید تحمل کند.
| بار | کارکرد (کیلووات، فرضی) | پیک راهاندازی (کیلووات، فرضی) |
|---|---|---|
| آسانسور سهفاز | ۷٫۵ | ۱۵ با درایو |
| پمپ آب سهفاز | ۳ | ۹ |
| روشنایی و کنترل | ۲ | ندارد |
| جمع کارکرد | ۱۲٫۵ |
جمع کارکرد ۱۲٫۵ کیلووات و ۶۶ درصد ظرفیت است. بدترین پیک در استارت آسانسور است: ۱۲٫۵ منهای ۷٫۵ بهعلاوهی ۱۵، برابر ۲۰ کیلووات، که کمی از ۱۹ بیشتر است. دو راه وجود دارد: آسانسور را در لحظهای روشن کنید که پمپ خاموش است، که پیک ۲۰ منهای ۳ یعنی ۱۷ کیلووات میشود و میماند؛ یا آسانسور را برای ساعتهای قطعی محدود کنید. این مثال نشان میدهد ترتیب روشنشدن بارها همانقدر مهم است که توان دستگاه.
برای کارگاههایی که فرد آگاه کنار دستگاه نیست، تابلوی انتقال خودکار (ATS) هنگام قطع شبکه، دستگاه را روشن و بار را منتقل میکند. در نوع دستی، کاربر باید کلید تبدیل را با دست جابهجا کند. مدل استارتی این دستگاه با ATS سازگاری بیشتری دارد، ولی سازگاری نهایی را باید با فروشنده و برقکار تأیید کنید. نکتهی مهم این است که کلید باید شبکه را از دستگاه جدا کند تا برق دستگاه به شبکه برنگردد. اگر کارگاه در ساعات شب بدون نگهبان است، ATS ارزش بررسی دارد.
وزن این مدل ثبت نشده، ولی دستگاه دو سیلندر ۳۶ اسببخاری قطعاً سنگین است و جابهجایی با دست مناسب نیست. پیش از خرید این چند مورد را بررسی کنید: وزن و ابعاد دقیق، وجود چرخ یا قاب حمل، محل نصب با سطح صاف و مقاوم، و فاصلهی دستگاه تا تابلو. اگر دستگاه روی سقف یا طبقهی بالا قرار میگیرد، سازه باید وزن را تحمل کند. برای جابهجایی از جرثقیل یا ابزار مناسب استفاده کنید، نه از نیروی دست.
برگهی این مدل در موارد مهم خالی است و برای دستگاه ۱۹ کیلووات، حدس زدن گران تمام میشود. وزن و ابعاد را برای حمل و نصب بپرسید. سقف توان هر خروجی تکفاز و سقف توان در حالت همزمان سهفاز و تکفاز را بخواهید. مصرف سوخت در بار ۵۰ و ۸۰ درصد را بپرسید تا برنامهی سوخترسانی شیفتها را بنویسید. شرایط ضمانت، مدت آن و محل خدمات پس از فروش را هم کتبی بگیرید. در نهایت بپرسید آیا نصب و راهاندازی اولیه توسط تکنسین انجام میشود یا نه. اگر برای موتور برق راتو ۱۹ کیلووات این شش پاسخ روشن باشد، ریسک اصلی خرید کم شده است و مشاورهی کارشناس میتواند باقی را تکمیل کند.
اگر بار پیوستهی شما تا ۱۰ کیلووات است و سهفاز نیاز ندارید، مدلهای کوچکتر کافیاند و سوخت کمتری میخورند. اگر بار پیوسته بین ۱۰ و ۱۵ کیلووات است و الکتروموتور سهفاز دارید، ۱۹ کیلووات نقطهی منطقی است. اگر بار از ۱۵ کیلووات میگذرد یا ساعت کار روزانه زیاد است، به مدلهای بزرگتر یا دیزلی فکر کنید، چون ظرفیت اسمی ۱۹ کیلووات با حاشیهی ایمنی ۸۰ درصد فقط ۱۵٫۲ کیلووات پیوسته میدهد. این قاعده جای مشاورهی فنی را نمیگیرد، ولی بیشتر خریدهای اشتباه را پیش از آنکه اتفاق بیفتند، متوقف میکند.
سطح روغن را قبل از هر روشنکردن ببینید؛ روغن ۲٫۵ لیتری در دو سیلندر زود مصرف میشود. فیلتر هوا را در محیط کارگاه که گرد و خاک دارد زودتر بازدید کنید. شمعهای هر دو سیلندر را همزمان بررسی کنید. باتری استارت را ماهانه با روشنکردن آزمایشی نگه دارید. سوخت کهنه را قبل از فصل بیکاری تخلیه کنید. ارتباط سیمها و پیچهای ترمینال را سالی یک بار سفت کنید.
هشدار مونوکسید کربن: موتور برق را هرگز داخل کارگاه یا سولهی بسته روشن نکنید. هواکش کارگاه کافی نیست.
علاوه بر قیمت خرید، سوخت، روغن، شمعهای دو سیلندر، فیلتر، سایهبان، کلید تبدیل، سیمکشی سهفاز و دستمزد برقکار را حساب کنید. اگر موتورها استار-مثلث ندارند و باید آن را اضافه کنید، هزینهی تابلو هم اضافه میشود. در این صفحه قیمتی نیامده است.
برای قیمت موتور برق راتو ۱۹ کیلووات و مشاورهی رایگان با کارشناسان موتور سیتی تماس بگیرید: ۰۹۰۱ ۷۹۷ ۸۶۰۶ و ۰۲۱ ۹۱۰۹ ۷۱۸۶. نشانی ما: تهران، خیابان سعدی جنوبی، پاساژ صدقینژاد.
موتور برق راتو ۱۹ کیلووات سهفاز است؟ در صفحه «تکفاز و سهفاز» ثبت شده است. سقف توان هر حالت ثبت نشده و باید پرسیده شود.
۳۶ اسببخار چه ارتباطی با ۱۹ کیلووات دارد؟ ۳۶ اسببخار حدود ۲۶٫۹ کیلووات مکانیکی است و ۱۹ کیلووات برق اسمی؛ نسبت حدود ۷۱ درصد.
استارت برقی دارد؟ بله، استارتی.
چند خروجی دارد؟ دو خروجی. جریان هر خروجی ثبت نشده است.
باک چند لیتر است؟ ۴۰ لیتر.
